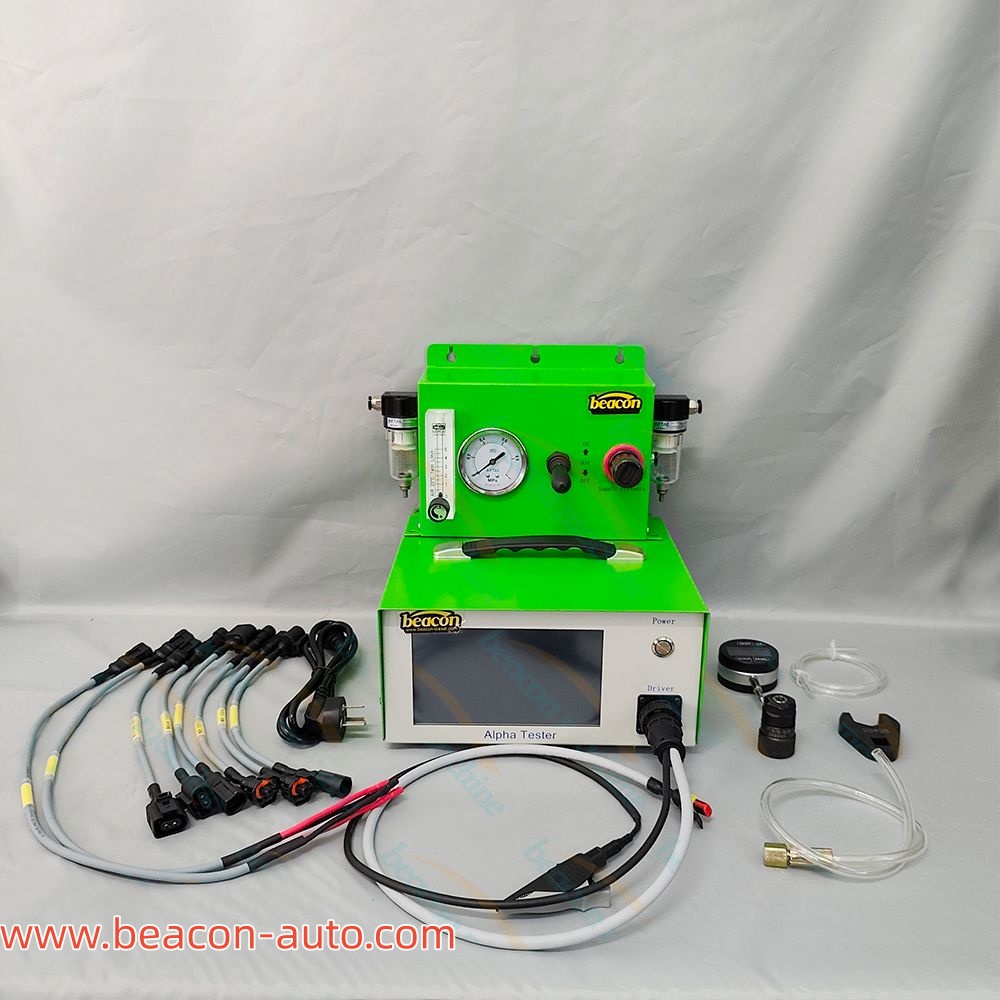

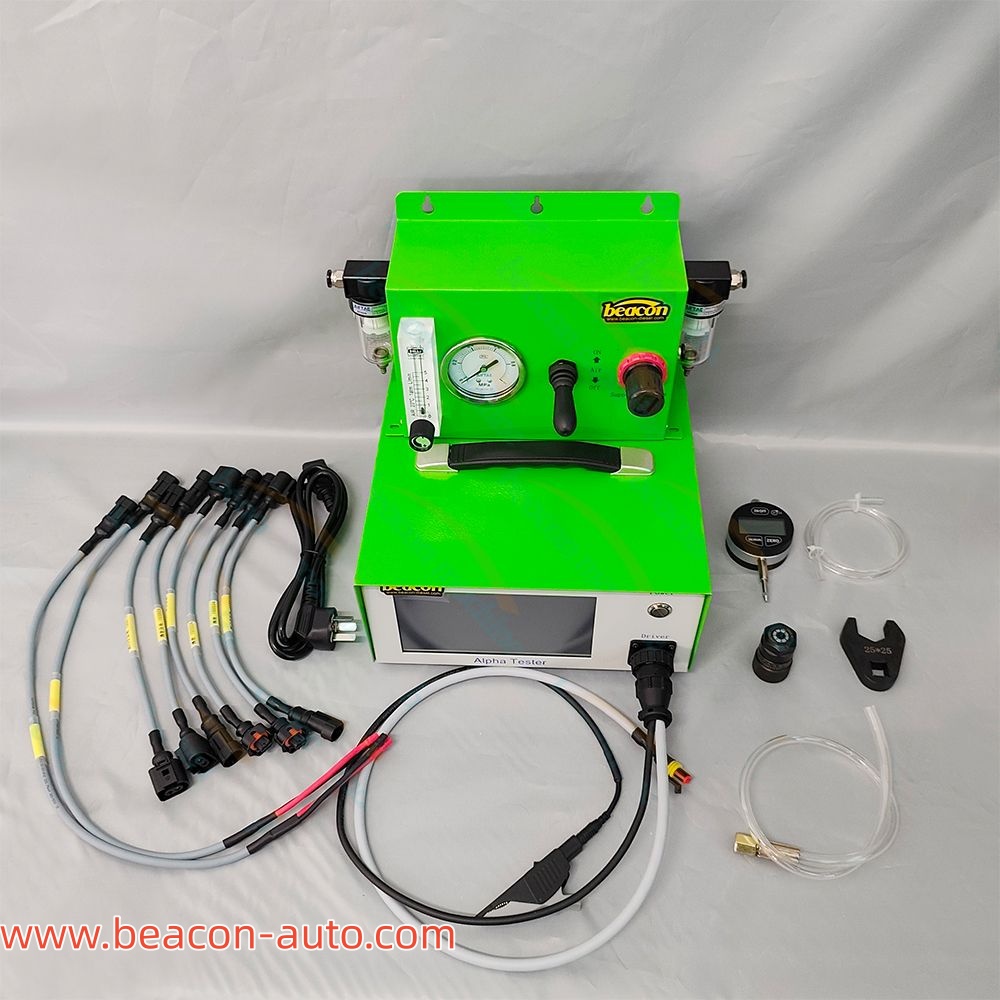

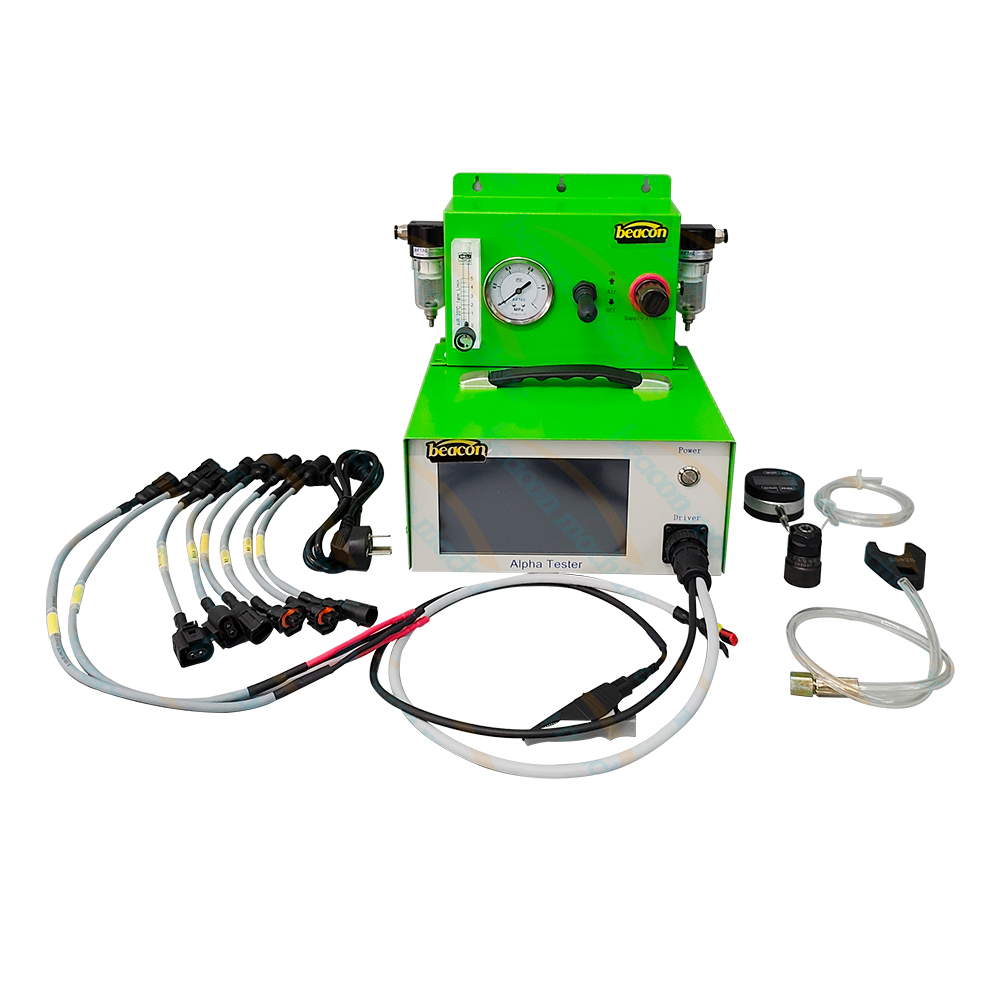

Probador de inyectores piezoeléctricos Siemens VDO CRI350, comprobador de caudal de aire residual y presión de pulso

  Probador de inyectores piezoeléctricos Siemens VDO CRI350, comprobador de caudal de aire residual y presión de pulso

Introducción del producto:

El comprobador de inyectores piezoeléctricos integra múltiples funciones:

Prueba de aislamiento (20 V-1000 V), prueba de capacitancia/resistencia piezoeléctrica, prueba de recorrido del actuador piezoeléctrico, prueba de flujo de retorno del inyector de combustible, prueba de holgura (entre los actuadores piezoeléctricos y los vástagos de las válvulas hidráulicas del inyector) y prueba de resistencia continua (para el análisis de la degradación del actuador). Permite el diagnóstico rápido de defectos en actuadores piezoeléctricos Bosch, Denso y Siemens, a la vez que ayuda a evaluar la vida útil de los inyectores de combustible.

Función de prueba

1. Medición de aislamiento

Compatible con pruebas de resistencia de aislamiento de amplio rango de 40 V a 1000 V. Mide con precisión el rendimiento del aislamiento del actuador piezoeléctrico.

2. Medición eléctrica del actuador piezoeléctrico

La medición precisa de la capacitancia del inyector garantiza un rendimiento de respuesta con tensión de subexcitación. La medición de resistencia de alta precisión garantiza la estabilidad y durabilidad del circuito.

3. Medición de la carrera del actuador

Medición del desplazamiento del núcleo piezoeléctrico en tiempo real

Transmisión de datos por Bluetooth con generación de curva de desplazamiento. Verifica rápidamente el cumplimiento de la norma de elongación del cristal piezoeléctrico bajo diferentes voltajes.

4. Medición de la holgura GAP

Mide con precisión la holgura entre el actuador piezoeléctrico y la varilla de empuje del inyector. *Garantiza la calificación del ensamblaje de primera pasada y mejora la eficiencia de producción.

5. Medición del caudal del inyector

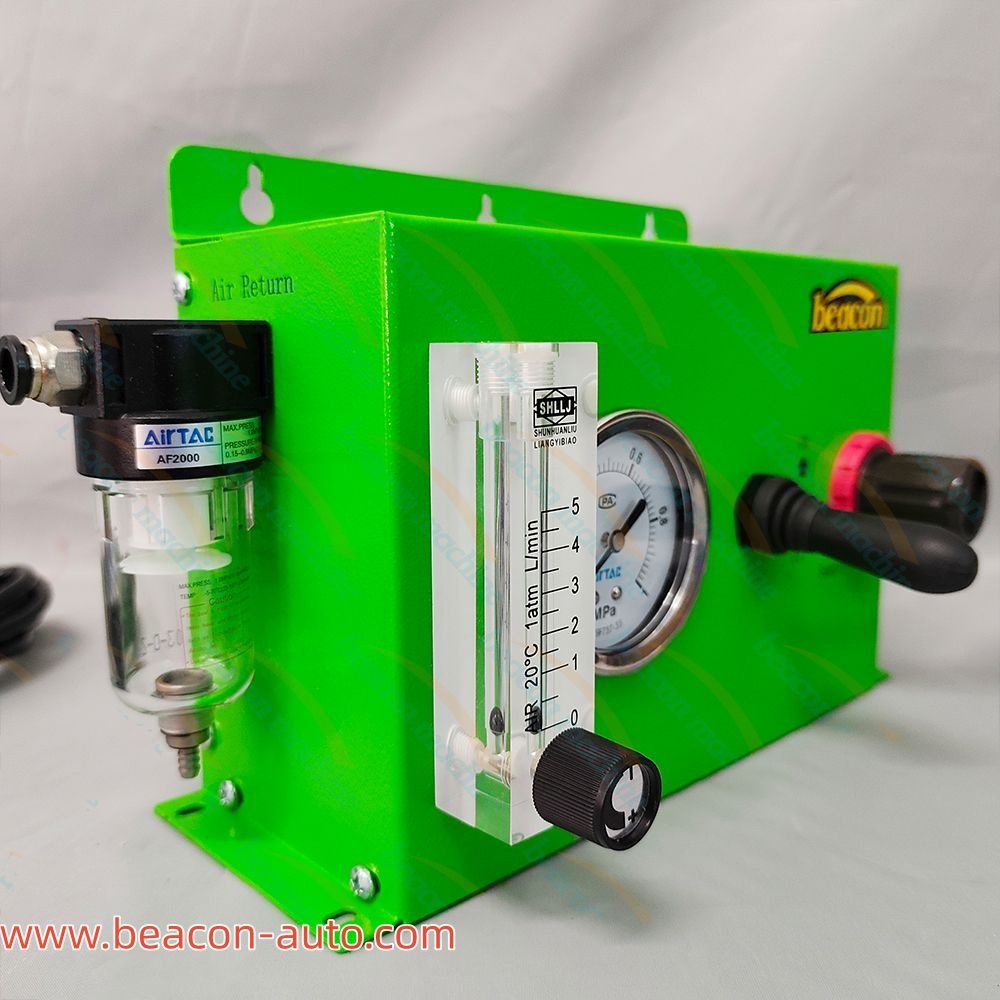

Monitoreo del caudal de retorno en tiempo real mediante caudalímetro de flotador.

Verifica que los parámetros de caudal del inyector cumplan con las normas.

6. Evaluación de la durabilidad del actuador piezoeléctrico

Monitorea la tendencia de variación de la resistencia bajo voltaje constante.

*Predice Estado de envejecimiento del actuador para garantizar un funcionamiento estable a largo plazo

Parámetros :

01. Prueba de aislamiento (aplicable a inyectores piezoeléctricos Bosch, Denso, Siemens y otros)

Rango de voltaje: 40 V-1000 V

Descripción: Compatible con Euro 4, Euro 5 y Euro 6, resistencia de aislamiento >100 MQ para garantizar el rendimiento de aislamiento del inyector a alta tensión.

02. Prueba de resistencia de capacitancia (aplicable a inyectores piezoeléctricos Bosch, Denso, Siemens y otros)

Rango de ajuste de voltaje: 0 V-160 V

Bosch: 0,5-1,5 μF

Denso: 0,5-3,0 μF

Siemens: 0,8-2,8 μF

Bosch: 150-210 kΩ

Denso: 880-1100 kΩ

Siemens: 160-220 kΩ

Descripción: Medición precisa de la capacitancia Valor del inyector para garantizar su rendimiento bajo la tensión de accionamiento. Medición de resistencia de alta precisión para garantizar la estabilidad y durabilidad del circuito del inyector.

03. Prueba de elevación (aplicable a inyectores piezoeléctricos Siemens)

Rango de tensión: 0 V-160 V, unidad de medida: μm

Descripción: Medición en tiempo real de la elongación del núcleo cerámico piezoeléctrico, compatible con la transmisión inalámbrica de datos micrométricos Bluetooth, visualización intuitiva del gráfico de curvas.

04. Prueba de separación (aplicable a inyectores piezoeléctricos Siemens)

Unidad de medida: μm. Temperatura mantenida a 20 °C.

Descripción: Mida con precisión el valor de la holgura de aire de la válvula solenoide para garantizar su correcto montaje.

Nota: Anomalía en la medición causada por polos positivos y negativos incorrectos del mazo de cables.

05. Prueba de flujo (aplicable a inyectores piezoeléctricos Siemens)

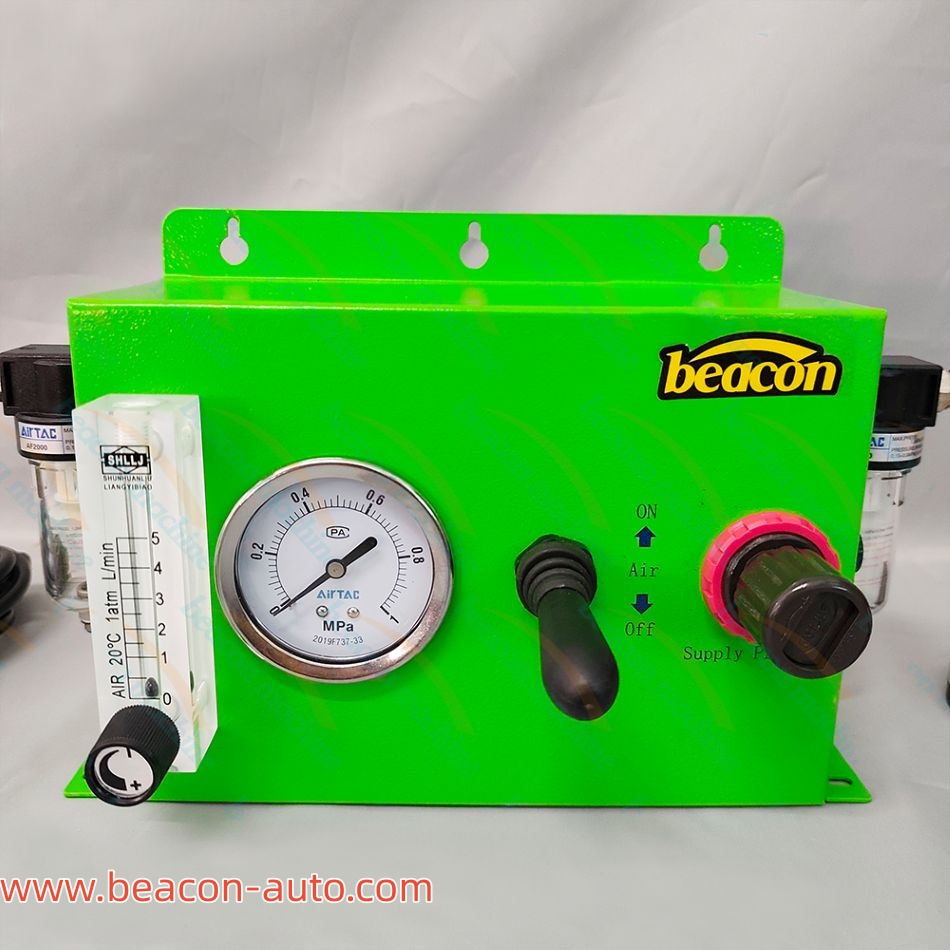

Presión de aire: 5 bar/72,5 psi. Voltaje de trabajo: 53 V. Unidad de medida: L/min.

Descripción: Utilice un caudalímetro de flotador para medir el valor del aire de retorno del inyector en tiempo real y garantizar que el rendimiento del flujo del inyector cumpla con la norma.

06. Prueba de curva R/T (aplicable a inyectores piezoeléctricos Siemens)

Curva de variación de la resistencia a lo largo del tiempo

Piezoeléctrico Siemens: <135 kΩ (no se puede utilizar durante un tiempo prolongado), >199 kΩ (valor óptimo).

Descripción: Monitorización en tiempo real de la variación de la resistencia del cristal piezoeléctrico a lo largo del tiempo para determinar la durabilidad y la estabilidad del inyector.
